Laserem řezané doplňky pro rotundu sv. Jiří - Říp

Laserem řezaná žebra a kříž pro vystřihovánku Rotunda svatého Jiří – Říp.

Kříž je vyřezán z barevného papíru, které imituje zlatý povrch.

Informace pro práci s laserem řezanými žebry najdete ZDE.

Stavba modelu rotundy na Řípu při použití laserem řezaných žeber

Na rub dílů 2 a 3 přenést pomocné rysky Z–Z.

U dřívějšího vydání modelu rotundy na Řípu rysky ve vystřihovánce vyznačené nejsou, je třeba je odměřit ručně.

Tyto rysky vyznačují správné vystředění žeber při umístění do modelu.

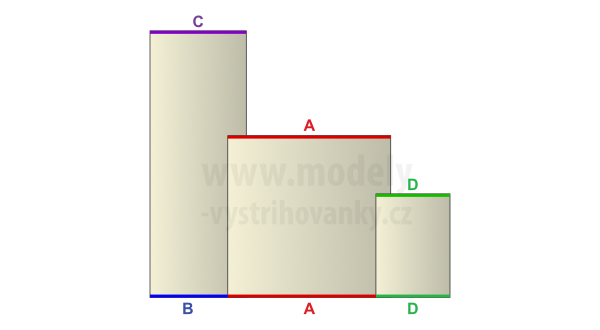

Schéma umístění žeber

U dílů 2, 3 a 4 odstřihnout/odříznout dole a nahoře chlopně.

Sestavené zdi se k terénu a ke spodním částem střech budou lepit natupo.

Pro větší přesnost tvarů dílů 2 a 3 je přínosné udělat změnu ve spojení těchto dvou dílů.
U dílu 2 chlopně u dolní hrany díluodříznout o cca 1,5 mm, žebra mají tloušťku 1 mm, - viz informace pro práci s laserem řezanými žebry – bod 1.
Boční chlopně neohýbat, pouze natvarovat s celým dílem 2 do oblouku.

 Odříznutí části chlopní o 1,5 mm udělat také u chlopně na dílu 3 nahoře, a u dílu 4 nahoře a dole.

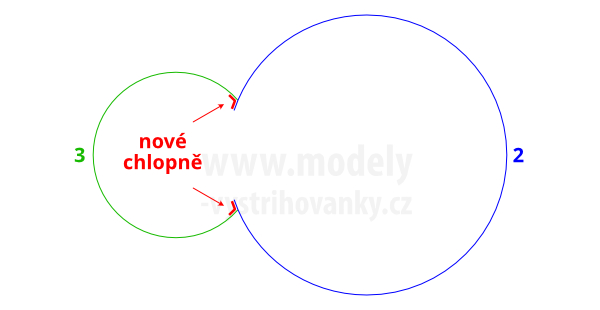

K dílu 3 na okraje, které se mají nalepit k dílu 2, přilepit nové chlopně (opět dole kratší o cca 1,5–2 mm).

Nové chlopně je také přínosné přilepit k dílu 4 - viz bod 3 v informacích pro práci s laserem řezanými žebry.

Do dílů 2 a 4vlepit okna a dveře.

Díly 2, 3 a 4natvarovat a slepit k sobě.

Horní žebro A umístit na rysku Z–Z na rubu dílu 2, zkontrolovat vystředění na díl 3 – zarovnání rysky na žebru sespojem na dílu 3.

Po vystředění žebra žebro na středu dílu 2 trošku zamáčknout dolů pro kapku lepidla v místě rysky Z–Z. Následně žebro zarovnat s horním okrajem.

Po zaschnutí lepidla u rysky postupně střídavě po obou stranách cca po 1,5 cm kapkami lepidla žebro přilepovat k obvodu dílu 2 – při každém přilepování kontrolovat zarovnání prostřední rysky se spojem dílu 3.

Dolní žebro A (s výřezem pro dveře) umístit na rysku Z–Z na rubu dílu 2, zkontrolovat vystředění dvou rysek na konce dílu 2, kde jsou  dole odříznuté chlopně.

Po vystředění žebra žebro na středu dílu 2 trošku zamáčknout dolů pro kapku lepidla v místě rysky Z–Z. Následně žebro zarovnat s dolním okrajem.

Po zaschnutí lepidla u rysky postupně střídavě po obou stranách cca po 1,5 cm kapkami lepidla žebro přilepovat k obvodu dílu 2 – při každém přilepování kontrolovat zarovnání rysek na žebru s konci dílu 2.

Dolní žebro B umístit na rysku Z–Z na rubu dílu 3 a přilepit stejným postupem jako u žeber B do dílu 2

Umístit žebra C a D. Celek přilepit k terénu. U slepení střechy postupovat podle návodu.
